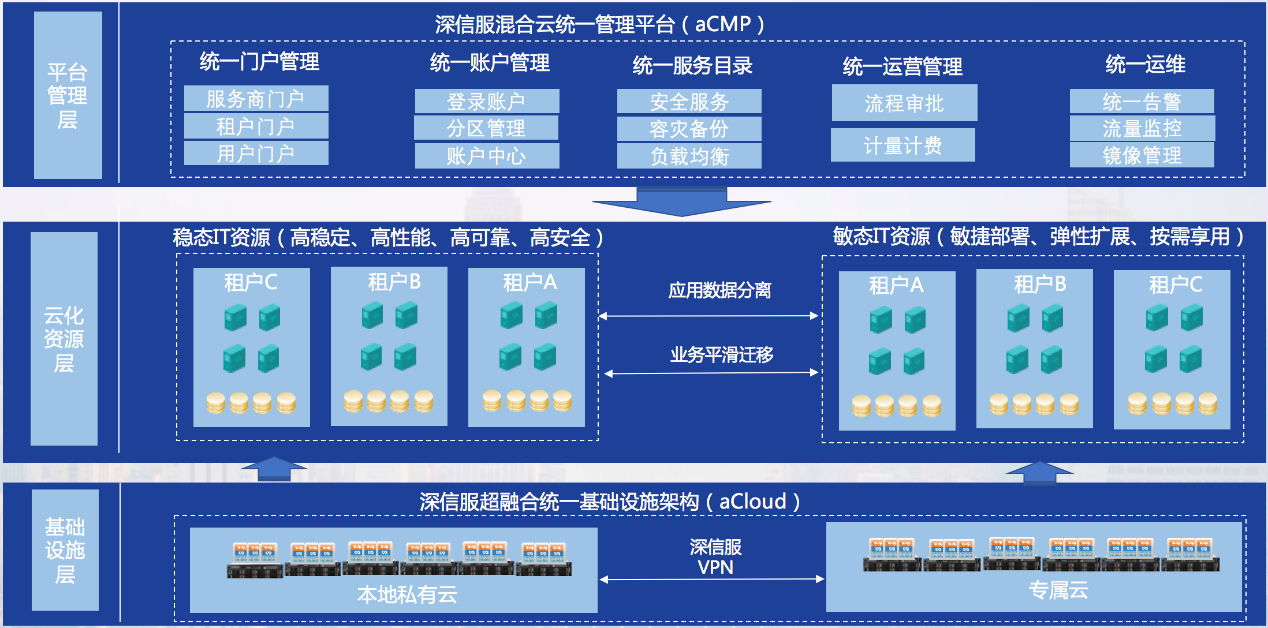

邏輯架構
超融合一體機是構成整個企業云架構的最小物理單元，它是基于假造化技術，將計算、存儲、網絡和安全資源以及管理組件悉數融合到一臺標準x86服務器中形成的。通過交換機連接多臺一體機，可實現“堆積木”式的無縫橫向擴展，即可形成企業云基礎架構。超融合是完備的軟件定義數據中間基礎架構，吻合云對基礎架構的安全可靠需求，通過同一管理界面對所有資源進行管理，運維更加便捷，可以實現營業的迅速交付。
細致方案設計
新建數據中間新一代營業平臺的IT資源重要采用x86假造化為基礎架構的集中部署模式，同一監控管理，各營業部門均采用自助服務的體例申請屬于本身的假造數據中間資源，這些資源涵蓋了計算、存儲、網絡、安全、應用和數據等。
借助x86服務器假造化技術，形成同一的計算資源池和內存資源池，做到資源共享和彈性調配，提拔體系資源的使用率，削減物理服務器的個數，節約機房空間，節省電力和空調消費，建設綠色數據中間。
采用x86服務器假造化技術，獲得體系級高可用、體系級容錯、應用級高可用、假造機在線遷移、資源動態負載均衡等能力，使得營業體系在可靠性、可用性、可服務性等方面得到提拔，全年營業體系可用性達99.999%以上，真正知足營業的7*24小時服務。
實施存儲假造化能力，可以按照營業體系對于SLA的要求提供不同的IOPS性能和存儲容量，并且存儲是動態可擴展。當前存儲性能和容量不能知足現有客戶營業體系的情況下，采用存儲在線遷移技術，完備體系存儲的熱遷移。
在假造數據中間內，可以考慮采用網絡假造化技術，自力于路由器、防火墻等硬件網絡設備，可以更加天真的設計和規劃網絡資源池和IP地址，實現可擴展的多租戶網絡，降低假造機在線遷移技術對于二層網絡的依靠，完成復雜網絡部署的主動化交付。
在假造數據中間內，網絡訪問由原來的物理網絡或物理端口變?yōu)榧僭炀W(wǎng)絡和假造端口，其安全管理邊界將發生轉變，因此必須要采用假造化的安全技術，實現路由、地址切換、負載均衡、動態地址分配及VPN等邊界網關服務，實現網絡/主機/應用防火墻的能力，實現無代理防病毒能力，實現數據敏感性珍愛服務等。
監控管理是數據中間的緊張支持系統，從服務器、存儲、網絡到操作體系、中心件、數據庫、應用及桌面，都必要同一納入到監控系統內考慮，借助健康度、風險、服從等指標分析超融合平臺的運行狀態，根據現有平臺資源使用走向規劃將來容量，基于性能曲線判斷體系的性能趨勢，收集各種事件判斷將來可能會出現的題目。用戶還必要將數據中間的監控指標按時間區間以報表的體例呈現，細致了解營業體系的運行成本，優化數據中間的效能。
同時，為了可以將整個體系規劃前期做好，將現有的設備和資源能夠在將來同樣進行融合起來使用，前期設計的方案必須要知足天真的擴展性，為未來做資源擴展預留，并且特別很是容易形成大的資源池，整個資源池的使用性能并且是呈直線上升的。
整個資源池建設好之后，能夠將內部營業體系資源更搞笑的抽象池化，并且建立本身的體系屬性的劃分，能夠形成不同行務體系的資源隔離、網絡的隔離VPC、體系數據的隔離即安全性等特點，所以，從初期建設的角度來看，就必要按照資源池的體例進行底層建設。
計算資源池設計
計算資源池具備的功能
服務器是假造化平臺的核心，其承擔著假造化平臺的“計算”功能。對于假造化平臺上的服務器，通常都是將雷同或者相似類型的服務器組合在一路，作為資源分配的母體，即所謂的服務器資源池。在這個服務器資源池上，再通過安裝假造化軟件，使得其計算資源能以一種虛機 的體例被不同的應用和不同用戶使用。

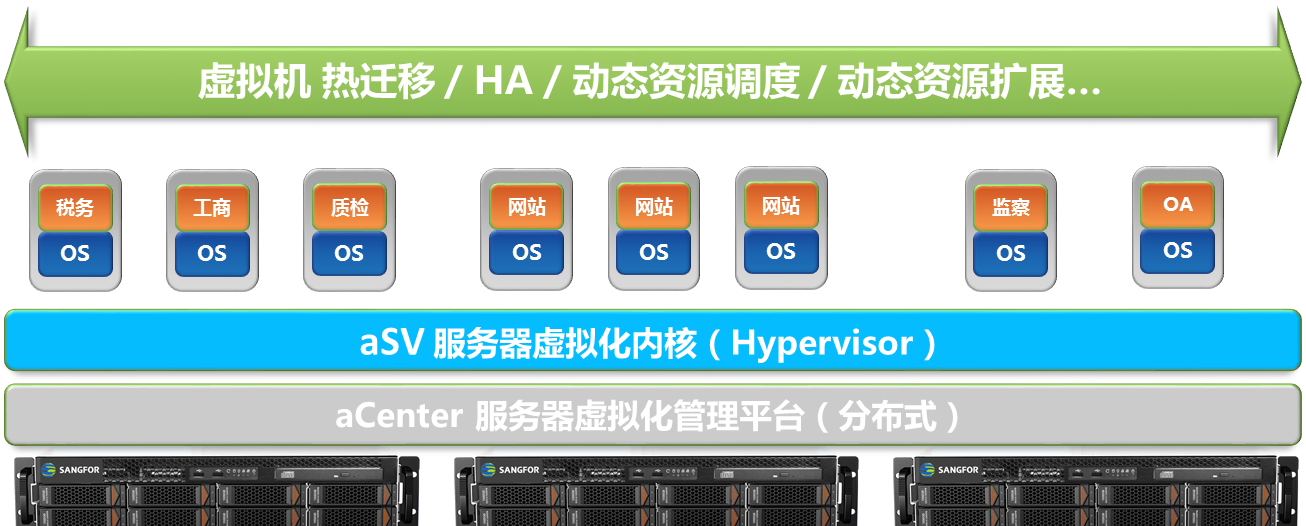

深佩服aSV假造化平臺作為介于硬件和操作體系之間的軟件層，采用裸金屬架構的X86假造化技術，實現對服務器物理資源的抽象，將CPU、內存、I/O等服務器物理資源轉化為一組可同一管理、調度和分配的邏輯資源，并基于這些邏輯資源在單個物理服務器上構建多個同時運行、相互隔離的假造機實行環境，實現更高的資源行使率，同時知足應用更加天真的資源動態分配需求，譬如提供熱遷移、HA等高可用特征，實現更低的運營成本、更高的天真性和更快速的營業相應速度，如下圖所示：
計算資源池的構建可以采用以下四個步驟完成：計算資源池分類設計、集群設計、主機池設計、虛機設計四個部分完成。
假造化軟件具備的功能
計算資源重要包括物理機和假造機兩大類，所有計算資源應按照資源池進行管理，計算假造化技術和計算資源管理是構建計算資源池的緊張基礎。
計算假造化技術能夠行使假造化軟件從計算資源池中假造出一臺或多臺假造機。假造化軟件的功能要求如下：
? 支撐單物理服務器上多假造機管理與配置；
? 支撐不同假造機之間資源邏輯隔離；
? 支撐假造機對CPU和內存等資源的使用進行QoS配置；
? 支撐設置CPU和內存使用的上限和下限；
? 支撐動態調整假造機CPU、內存的配置，知足營業運行需求；
計算資源管理將各類計算資源同一管理并提供服務。計算資源管理的功能如下：
? 支撐計算資源池化，提供可動態調整的CPU、內存、I/O設備等資源；
? 支撐物理機和假造機的生命周期管理；
? 支撐鏡像的生命周期管理；
? 支撐假造機的克隆、快照和備份管理；
? 支撐按網絡結構、資源池規劃、管理粒度、資源種類等天真劃分資源池；
? 支撐計算資源天真調配的功能；
? 支撐根據資源使用情況主動伸縮資源；
? 支撐運行狀況下的假造機動態遷移，并維持營業正常運行。
? 支撐屏蔽雷同架構類型下不同硬件的實現差異；
? 支撐假造機的故障恢復功能。
存儲資源池設計
方案描述
深佩服aSAN分布式存儲體系，通過2副本的體例進行數據的可靠性保障。通過分布式存儲，可以形成可橫向擴展（Scale-out）的假造化基礎架構。在營業應用區部署深佩服aSAN存儲方案，運行在這種架構上的虛機不僅能夠象傳統條理架構那樣支撐vMotion、DRS、快照等，而且數據不再經過一個復雜的網絡傳遞，性能得到明顯進步。因為不再必要集中共享存儲設備，整個假造化平臺基礎架構得以扁平化，大大簡化了IT運維和管理。行使aSAN方案構建假造化平臺存儲資源池，有用行使服務器資源，降低能源消費，幫助企業實現IT環境的節能減排。
存儲資源池邏輯拓撲圖
存儲資源池的設計保舉采用“軟件定義存儲”的方案，存儲將采用深佩服超融合上的aSAN分布式存儲體系，團體存儲資源池規劃如下所示：
將來通過分布式存儲、集中式存儲體系，可以通過同一化的云管平臺進行同一化調度、存儲資源分配、數據盤掛載、格式化等操作，對于整個體系架構采用塊存儲、文件存儲、對象存儲三種類型，以知足不同用戶的現實存儲需求，并且將3中存儲類型分開，方便管理和調度。本次建設方案中，我們目前只提供塊存儲、文件存儲兩種類型，后續看需求在穩步建設對象存儲類型以知足需求。
存儲資源按必要在線擴展
相比應用部署性能瓶頸時，“替代式”的更新模式，深佩服超融合平臺實現了資源的橫向按需擴展，只必要通過簡單的服務器數量增長，即可實現營業計算性能、存儲容量的線性提拔，無需經歷架構調整和營業停止風險，保障營業穩固性。

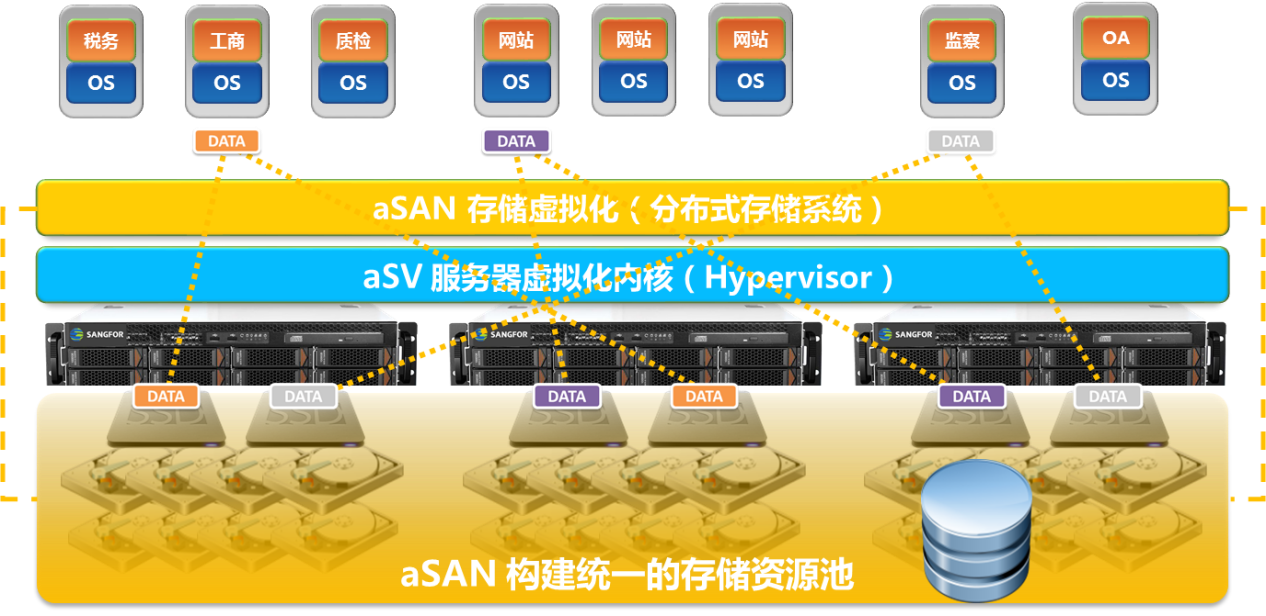

aSAN方案的邏輯架構如上圖所示。這種架構的基本單元是部署了假造化體系的x86標準服務器。在提供假造計算資源的同時，服務器上的余暇磁盤空間被組織起來形成一個同一的假造共享存儲：假造存儲體系。假造化存儲在功能上與自力共享存儲完全同等；同時因為存儲與計算完全融合在一個硬件平臺上，無需象以往那樣購買連接計算服務器和存儲設備的專用SAN網絡設備（FC SAN或者iSCSI SAN）。
體系擴展后性能線性增長
aSAN存儲假造化方案可以支撐橫向（增長服務器數量）、縱向（增長單臺服務器的硬盤數量）等擴展體例，擴展起來特別很是簡單，只必要將新的服務器加入原來的集群就可以實現擴展，擴展后可以實現容量和性能的同步擴展，目前最大支撐64臺服務器組件一個集群。
此外，添加新的服務器到集群后，不僅存儲空間得到擴展，性能也會得到同步的擴展，例如2臺服務器擴展到4臺服務器后，不僅存儲空間得到擴展，團體性能也會擴展為原來的2倍。
所以，aSAN可以幫助客戶不必要過多地考慮將來的擴展，只必要知足將來3~6個月的需求就充足了，極大降低了初期的投資成本，并避免了傳統FC存儲因為無法平滑擴展性能，而必要遷移數據存儲所帶的高風險。
數據多副本機制

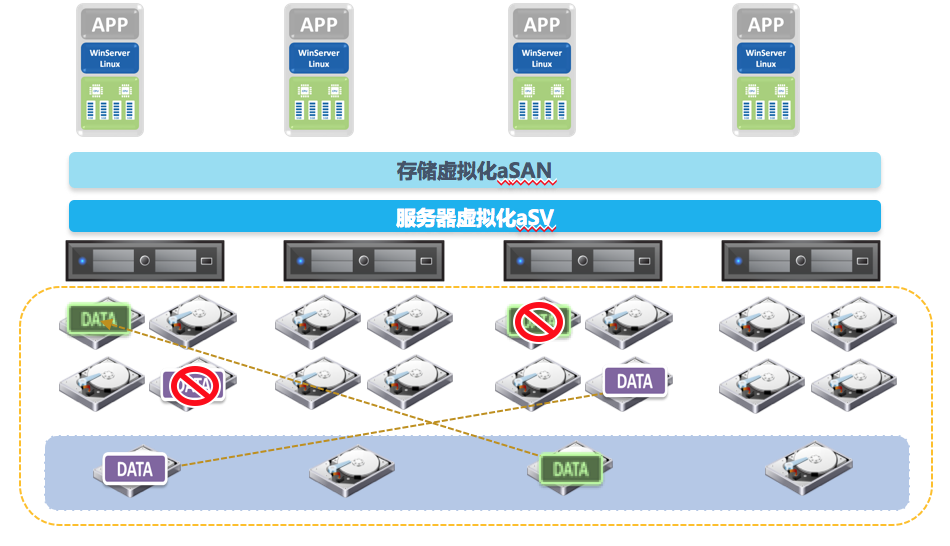

在可靠性方面，假造化存儲aSAN沒有采用傳統FC存儲的raid體例，而是把每份數據copy成多份副本進行多副本存儲，服務器只必要以常規手段掛載硬盤，假造化存儲平臺會把數據、在不同的物理服務器硬盤里創建2個到3個一樣的副本。而且，每一次數據的轉變，都會通過網絡，同時在aSAN中的所有副本里進行同步，從而確保數據的同等性。如許做的益處特別很是顯明，多副本的同步存儲體例，能夠在最大程度上確保數據的互備結果，從而低成本的實現存儲的高可靠。
高可用性功能

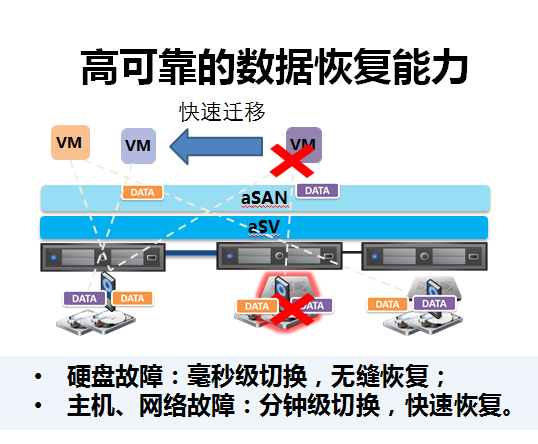

因為aSAN存儲假造化采用副本體例保存數據，支撐2-3份副本。當物理硬盤出現故障的時候，存儲則會被重新指向另外一個健康的副本，整個過程是毫秒級的切換,對用戶來講基本是無感知的。
假如不幸遇上了物理主機或者是網絡故障，整個假造化平臺可以完成分鐘級的切換，營業體系或者網絡設備的虛機可以快速切換到另一臺服務器拉起，幾分鐘就能恢復正常運作，而存儲的指向仍然保持了同步，如許就比傳統體例的營業恢復速度快了許多。
磁盤長期運行導致?lián)p壞這是不可避免的。對于這個題目，我們會建議客戶在集群中構建一些全局熱備盤，當某一塊磁盤或者某幾塊磁盤出現故障，體系可以第臨時間替換故障磁盤，實現快速的磁盤主動化替代，不必要人工操作。降低磁盤故障帶來的風險，進步數據的可靠性。
能夠應對營業體系性能突發需求

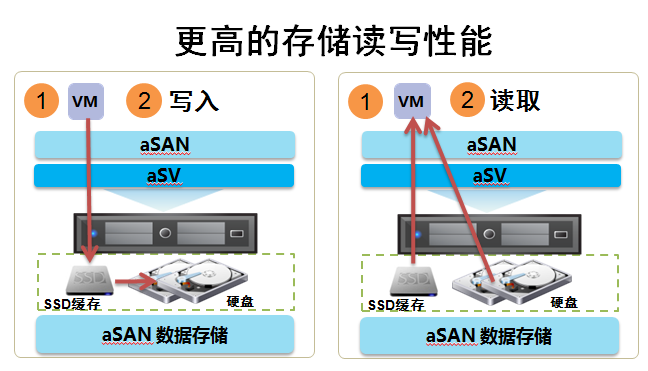

因為傳統的數據存儲的SAS盤、SATA盤的性能只有7200轉，IOPS達不到浩繁應用體系的相干性能要求。所以，深佩服的存儲假造化aSAN在硬件架構上會要求采用SSD雙緩存體例，讀和寫都使用自力的SSD硬盤來實現，借助于SSD的高效緩存技術，可以讓用戶以較低的成本獲得特別很是高的IO性能。此外，通過我們的算法優化，營業體系所請求的數據、絕大部分情況下都會直接讀取到本地磁盤上的副本，從而使得存儲的相應速度大幅提拔，顯明提拔團體存儲的IOPS性能。
方案優勢
極簡
深佩服的企業級云架構更簡單，傳統云架構當中，除了少量的服務器假造化技術以外，大量的采用外置存儲、物理路由/交換、安全設備，起步規模大，初始投資高。并且由于設備增多，體系的故障點也會增長，導致整個平臺可靠性降落。最后大量物理設備導致采購和項目上線周期變長。
“極簡”不僅表現在架構，深佩服致力于幫助用戶的營業上云變得更加簡單。傳統數據中間，從營業的項目立項到最終上線，通常流程繁多，服從低下。而且許多配置和調試耗費大量人力物力，出錯概率高。在企業云環境中，新上線營業只必要通過申請資源、創建營業，邏輯編排發布就可以了，過程簡單，上線快。
穩固
基于超融合構建的企業云可以穩固、高效承載企業級核心營業，比如Oracle RAC、SQL Server集群等。我們投入專門的研發團隊來保障企業級核心營業和企業云基礎架構的深度結合，同時對性能和穩固性優化。如我們2016年推出的對Oracle RAC的支撐，通過對軟件定義的分布式存儲架構結合RAC場景深度優化，并且對于CPU和內存調用進行技術優化，使得企業云基礎架構不僅能穩固支持Oracle RAC，而且能保障性能、穩固性和可靠性。
